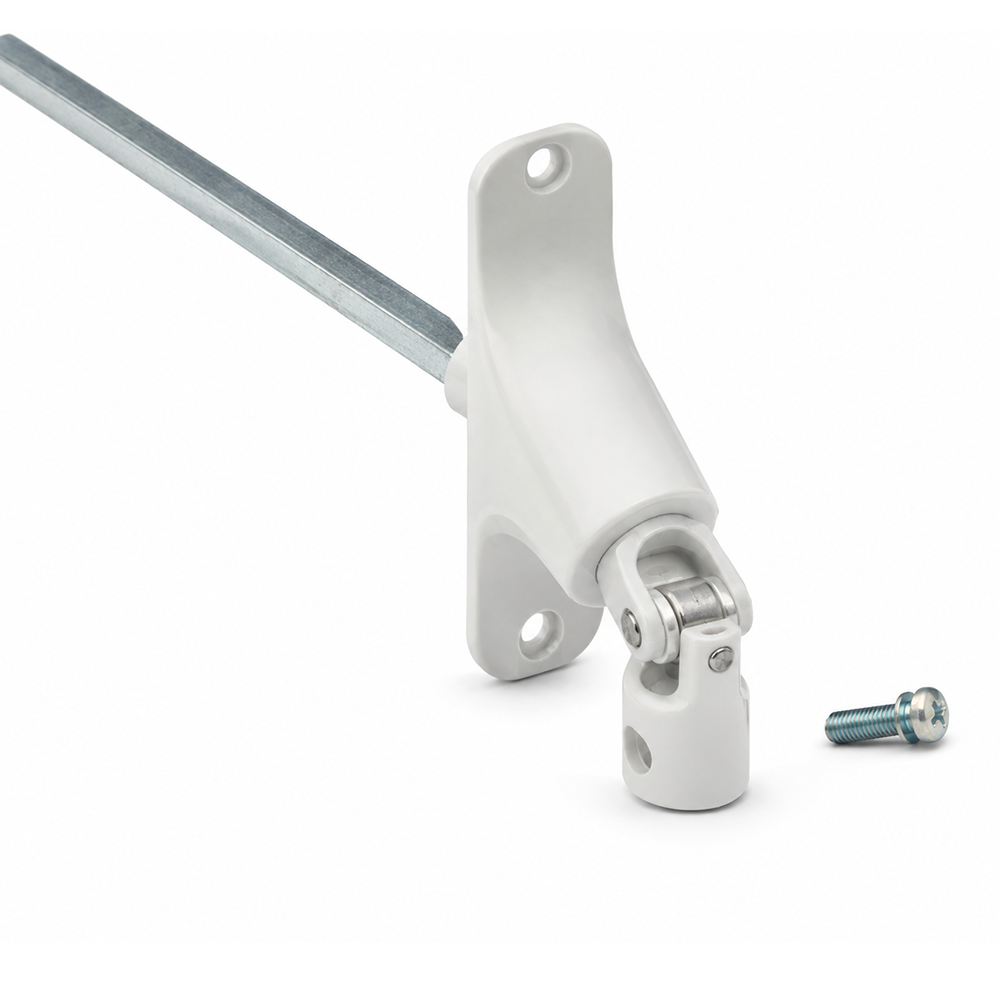

Sortie de Caisson 60° pour Volet Roulant – Pose en Façade – pour Manivelle Ø12 mm – Sortie 6P7 – Fabrication Française

Une sortie de caisson fiable pour remettre votre volet roulant en état

La sortie de caisson constitue la liaison entre la manivelle extérieure et le treuil situé dans le coffre du volet roulant. Lorsqu’elle présente des signes d’usure ou qu’elle est endommagée, son remplacement permet de retrouver une commande souple, précise et silencieuse.

Ce modèle est conçu pour une pose en façade de coffre et offre une articulation jusqu’à 60°, idéale lorsque la manivelle doit être installée en position oblique.

Une articulation jusqu’à 60° pour une installation polyvalente

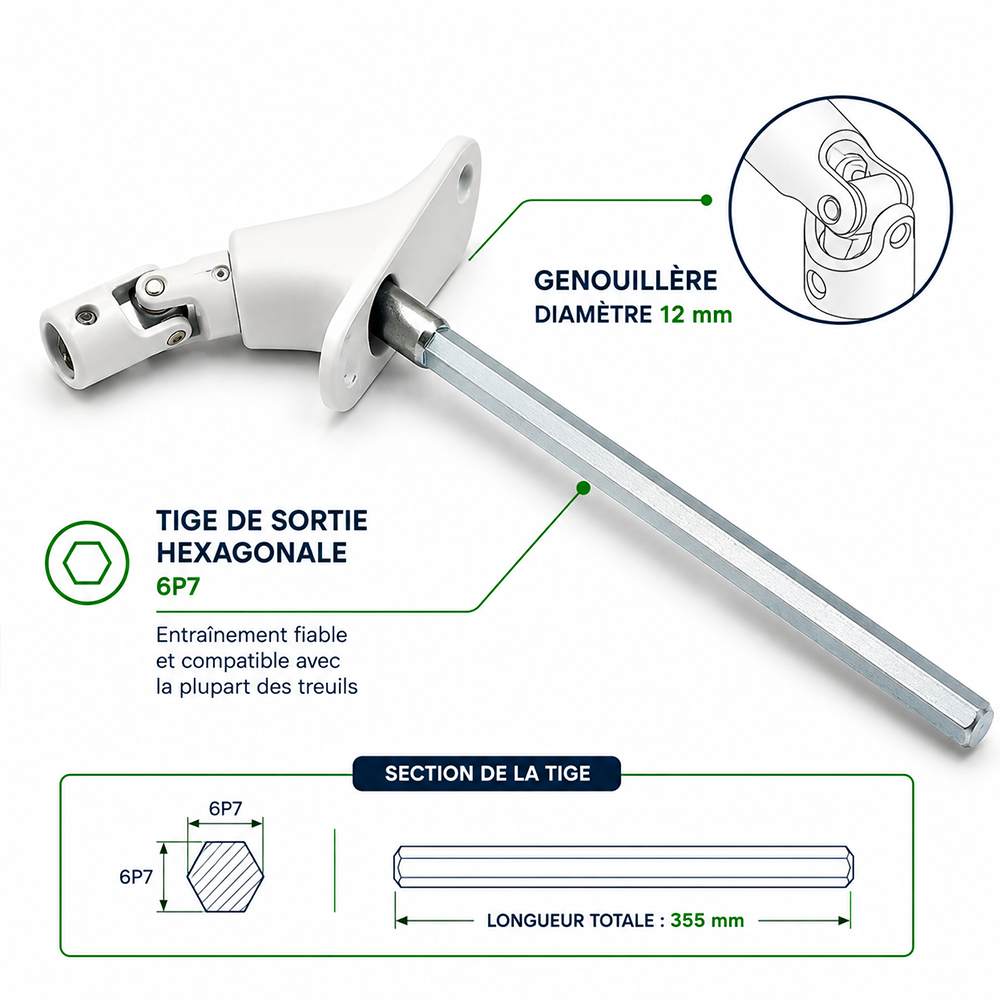

Grâce à sa genouillère articulée, cette sortie de caisson permet de s’adapter à de nombreuses configurations de pose.

Elle convient parfaitement aux volets roulants dont la manivelle nécessite une sortie inclinée afin d’assurer une transmission fluide entre la poignée de manœuvre et le treuil.

Compatible avec les tringles de manivelle rondes Ø12 mm.

Plusieurs modèles disponibles

Afin de répondre aux différentes configurations de volets roulants, plusieurs versions sont proposées :

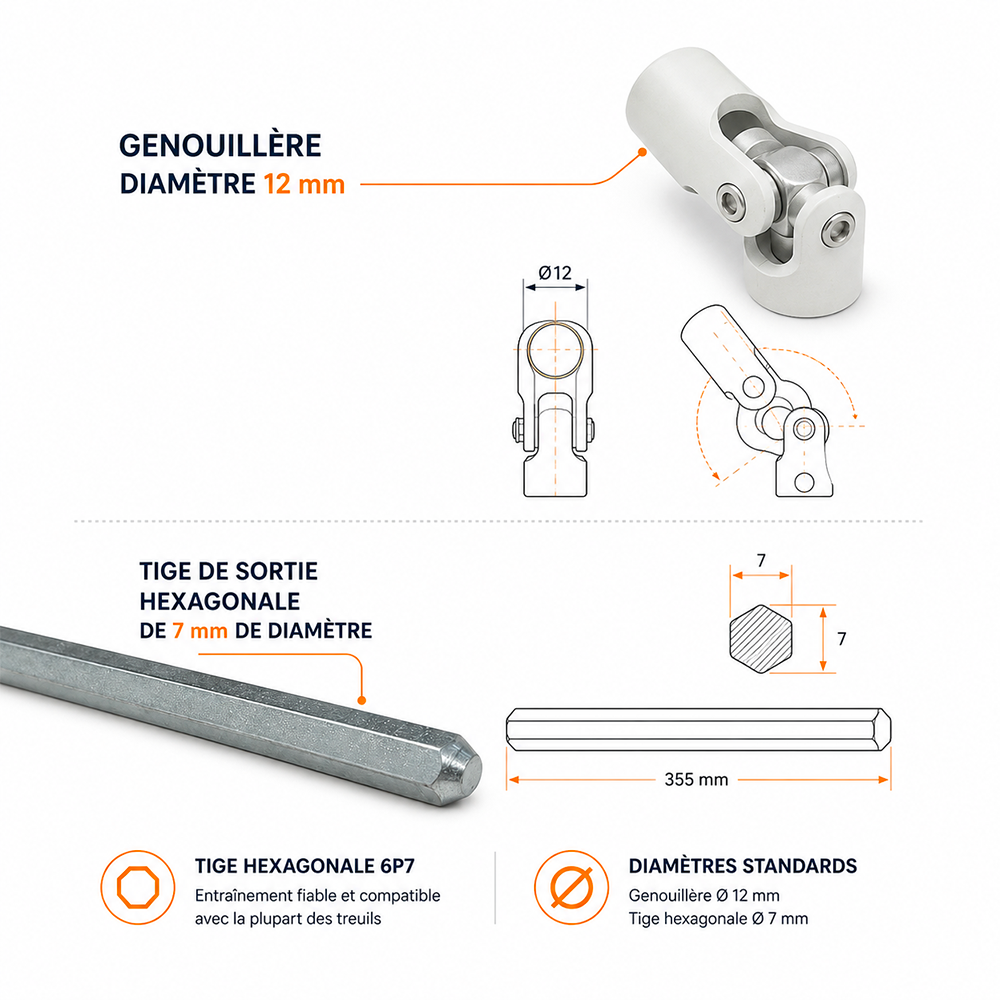

• Tige hexagonale 6 pans 7 mm
• Tige carrée 6 mm
• Tige carrée 8 mm
• Longueur 315 mm
• Longueur 355 mm
• Version simple ou double articulation selon les modèles

Nous vous recommandons de comparer la forme, la longueur et les dimensions de votre ancienne sortie de caisson avant votre commande.

Des matériaux robustes pour une longue durée de vie

Cette sortie de caisson est fabriquée à partir de matériaux sélectionnés pour leur résistance mécanique et leur durabilité :

• Platine en polyamide haute résistance
• Tige d’entraînement en acier zingué
• Genouillère métallique traitée anticorrosion
• Manchon d’étanchéité en élastomère

Ces composants garantissent une excellente résistance à l’usure, aux contraintes mécaniques et aux conditions extérieures.

Installation simple

Le remplacement de la sortie de caisson ne nécessite que quelques étapes :

1. Démonter la sortie de caisson existante.
2. Retirer délicatement la tige du treuil sans modifier sa position.
3. Ajuster la longueur de la nouvelle tige si nécessaire.
4. Introduire la tige dans le treuil.
5. Fixer la platine sur le coffre.
6. Reconnecter la manivelle.

L’opération permet de remettre rapidement votre volet roulant en service.

Contenu du colis

Le kit comprend :

• 1 sortie de caisson complète
• La genouillère préassemblée
• La platine de fixation
• La tige d’entraînement (selon le modèle sélectionné)
• Le manchon d’étanchéité
• Les vis de fixation
• La vis de liaison avec la manivelle

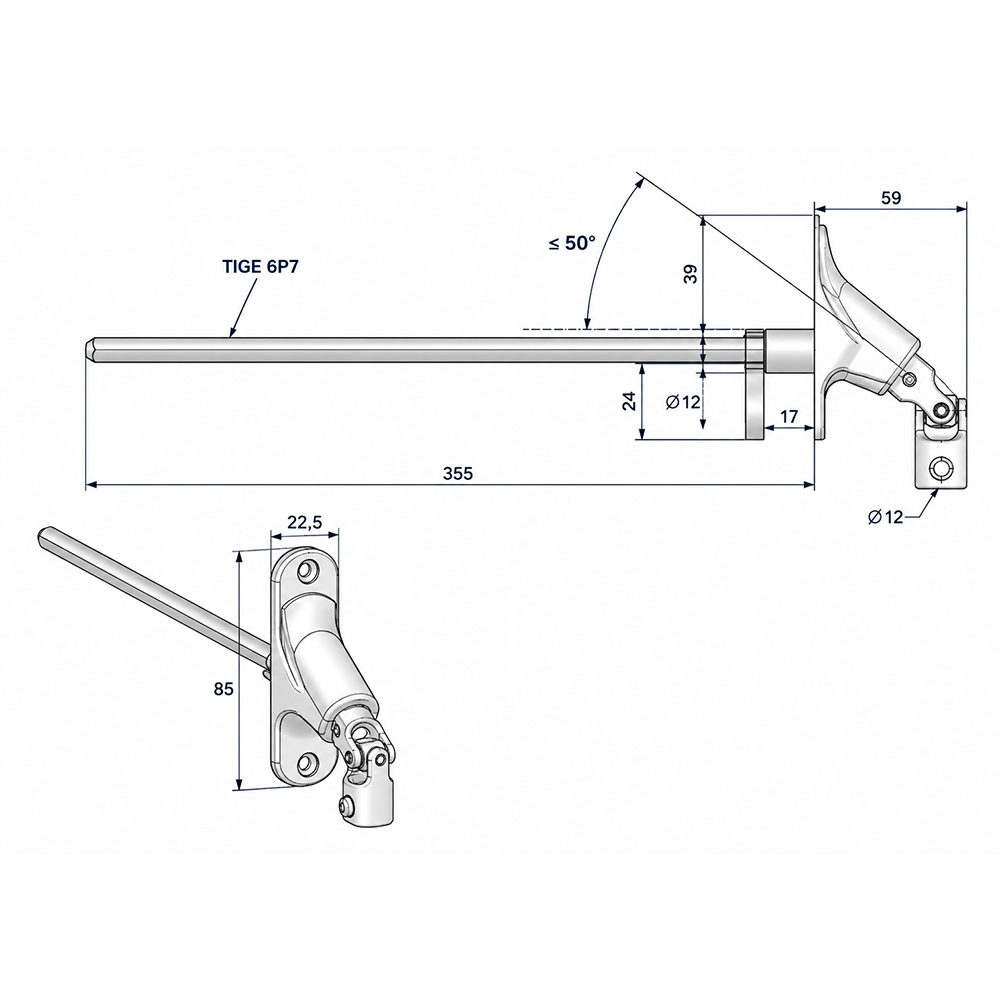

Caractéristiques techniques

• Type : Sortie de caisson pour volet roulant
• Angle d’articulation : jusqu’à 60°
• Pose : façade de coffre
• Compatible manivelle ronde Ø12 mm
• Plusieurs longueurs disponibles
• Plusieurs formes de tiges disponibles
• Coloris : Blanc
• Fabrication française

Vérifiez la compatibilité avant votre achat

Avant de commander, assurez-vous des caractéristiques suivantes :

• Longueur de la tige
• Forme de la tige (6 pans, carré 6 mm ou carré 8 mm)
• Angle de sortie
• Type de pose
• Diamètre de votre tringle de manivelle (Ø12 mm)

Une vérification préalable garantit un remplacement rapide et sans modification de votre installation.
